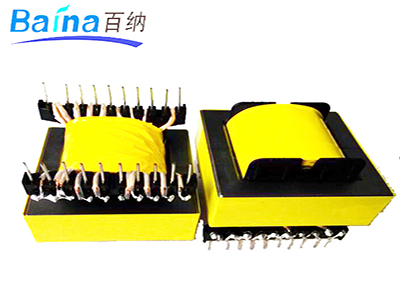

产品名称：EE40
产品简介：

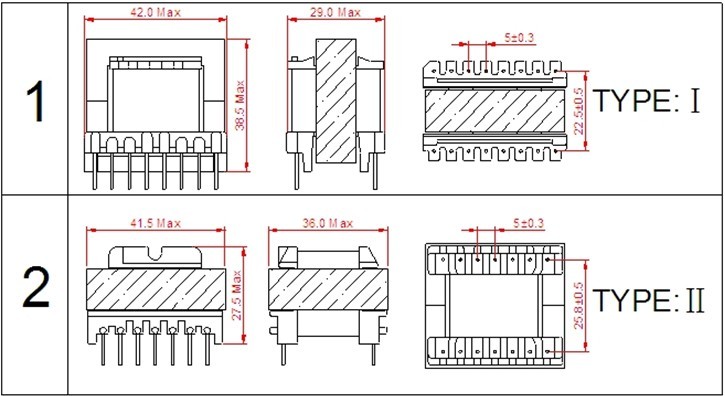

一.EE40高频变压器尺寸外观图（单位：mm）
|
品名 |
式别 |
骨架样式 |
长 |
宽 |
高 |
1边PIN（PIN距） |
2边PIN（PIN距） |
排距 |
PIN径 |
||
|
EE40-1 |
立式 |
Ⅰ |
42.0 |
29.0 |
38.5 |
8 |
5.0 |
8 |
5.0 |
22.5 |
Φ0.8 |
|
EE40-2 |
立式 |
Ⅰ |
42.0 |
29.0 |
38.5 |
6 |
5.0 |
6 |
5.0 |
22.5 |
Φ0.8 |
|
EE40-3 |
卧式 |
Ⅱ |
41.5 |
36.0 |
27.5 |
7 |
5.0 |
7 |
5.0 |
25.8 |
Φ0.8 |
|
EE40-4 |
卧式 |
Ⅱ |
41.5 |
36.0 |
32.5 |
6 |
5.0 |
6 |
5.0 |
27.0 |
Φ0.8 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE40高频变压器。
二.EE40高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：50 to 800 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EE40高频变压器的特点
EE40高频变压器具有绕制方便，价格适中，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四.EE40高频变压器的应用
EE40高频变压器常应用于逆变电源变压器、DC-DC转换器、开关电源主功率变压器、车载逆变器电源变压器、谐振电感等。
五.EE40高频变压器价格
EE40高频变压器的价格区间一般在3.8 -6.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
