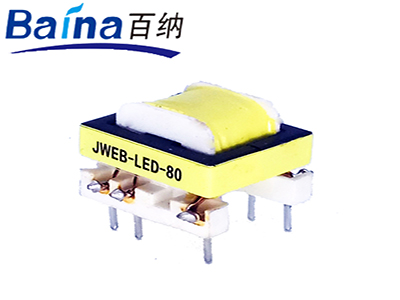

产品名称：EE19
产品简介：

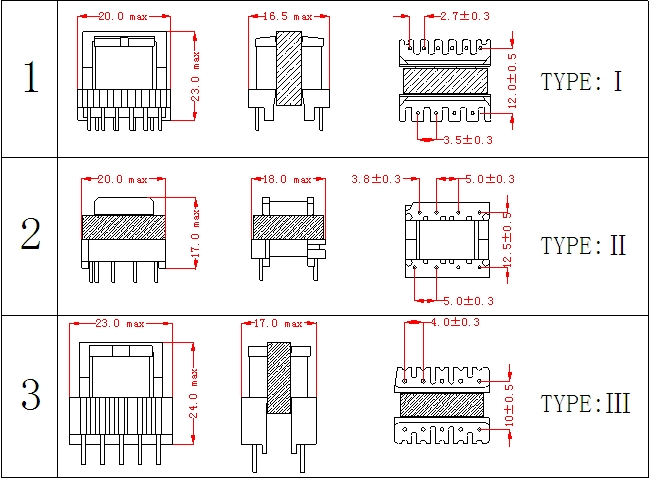

一. EE19高频变压器尺寸外观图（单位：mm）
|
品名 |
式别 |
骨架样式 |
长 |
宽 |
高 |
1边PIN（PIN距） |
2边PIN（PIN距） |
排距 |
PIN径 |
||
|
EE19-1 |
立式 |
Ⅰ |
20.0 |
16.5 |
23.0 |
4 |
3.5 |
6 |
2.7 |
12.0 |
Φ0.6 |
|
EE19-2 |
立式 |
Ⅰ |
15.0 |
15.0 |
19.0 |
3 |
4.0 |
4 |
4.0 |
11.0 |
Φ0.6 |
|
EE19-3 |
卧式 |
Ⅱ |
20.0 |
18.0 |
17.0 |
4 |
3.8/5.0 |
4 |
5.0 |
12.5 |
Φ0.6 |
|
EE19-4 |
卧式 |
Ⅱ |
17.0 |
19.0 |
13.5 |
5 |
3.0 |
5 |
3.0 |
12.5 |
Φ0.6 |
|
EE19-5 |
立式 |
Ⅲ |
23.0 |
17.0 |
24.0 |
4 |
4.0 |
4 |
4.0 |
10.0 |
Φ0.6 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EE19高频变压器。
二. EE19高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：0.5 to 18 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. EE19高频变压器的特点
EE19高频变压器具有尺寸小，价格便宜，可靠性高的特点。EE型变压器是基本型的铁氧体磁芯，性能稳定，成本低，电流大。广泛应用于电源转换和线路滤波。体积由小到大，满足各种应用电路的需求。 如使用耐温155℃或180℃聚安脂漆包线，可满足不同的温度条件，适用于各种开关电源及逆变器，UPS等。
四. EE19高频变压器的应用
EE19高频变压器常应用于辅助电源变压器、DC-DC转换器、驱动变压器、数码相机、手持式开关电源充电器等。
五. EE19高频变压器价格
EE19高频变压器的价格区间一般在1.5 -2.3元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
