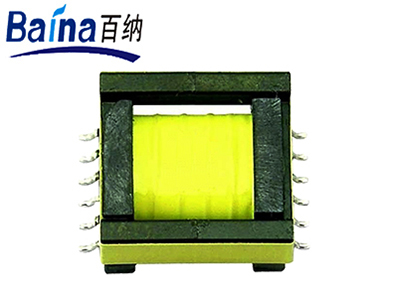

产品名称：EFD20-2
产品简介：

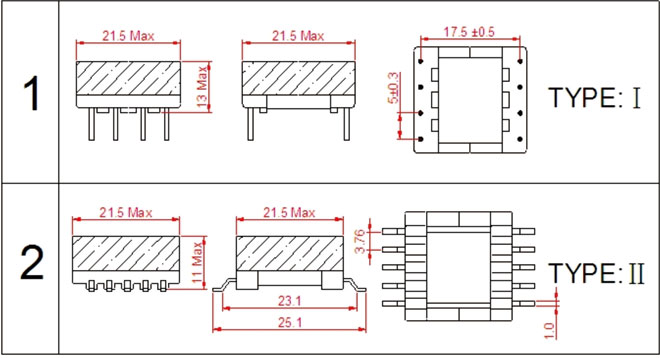

一.EFD20高频变压器尺寸外观图（单位：mm）
|
品名 |
式别 |
骨架样式 |
长 |
宽 |
高 |
1边PIN（PIN距） |
2边PIN（PIN距） |
排距 |
PIN径 |
||
|
EFD20-01 |
卧式 |
Ⅰ |
21.5 |
21.5 |
13.0 |
4 |
5.0 |
4 |
5.0 |
17.5 |
Φ0.6 |
|
EFD20-02 |
卧式 |
Ⅰ |
21.5 |
21.5 |
13.0 |
5 |
3.75 |
5 |
3.75 |
17.0 |
Φ0.6 |
|
EFD20-03 |
卧式 |
Ⅰ |
21.5 |
21.5 |
13.0 |
4 |
5.0 |
6 |
3.5 |
17.5 |
Φ0.6 |
|
EFD20-04 |
卧式 |
Ⅱ |
21.5 |
21.5 |
11.0 |
5 |
3.76 |
5 |
3.76 |
25.1 |
Φ1.0 |
|
EFD20-05 |
卧式 |
Ⅱ |
21.5 |
21.5 |
11.0 |
4 |
5.08 |
4 |
5.08 |
29.2 |
Φ1.0 |
|
EFD20-06 |
卧式 |
Ⅱ |
21.5 |
21.5 |
11.0 |
6 |
3.0 |
6 |
3.0 |
28.6 |
Φ1.06 |
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格EFD20高频变压器。
二.EFD20高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：8.0 to 30 W
3.工作温度：-40℃ to +125℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三.EFD20高频变压器的特点
EFD20高频变压器具有尺寸小，高度低，价格便宜，可靠性高的特点。EFD型变压器是为了适应超薄型开关电源而设计的一款高频变压器。它拥有扁型的铁氧体磁芯，它的形状能同时满足电源变压器高功率的要求和超薄体积的要求，同样也能适应开关电源在温升方面的要求，但对PCB板的要求会提高；其它性能接近于EE型和EC型变压器。
四.EFD20高频变压器的应用
EFD20高频变压器常应用于DC-DC转换器、驱动变压器、数码相机、升压变压器、手持式开关电源充电器等。
五.EFD20高频变压器价格
EFD20高频变压器的价格区间一般在2.0-3.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
